fs-zs111包装袋页框分离式烘烤线
标准规格型号
选配项目
产品视频
根据客户要求设计,非标定制不同规格
产品编号:fs-zs111
适用范围:片状产品分离式烘干;与机器人对接提高烘干效率,减少生产人员
一、适用产品规格与特性:
1、烘干时间:27min
2、烘干温度:60-80度
3、节拍:1.4S
4、加热方式:电加热

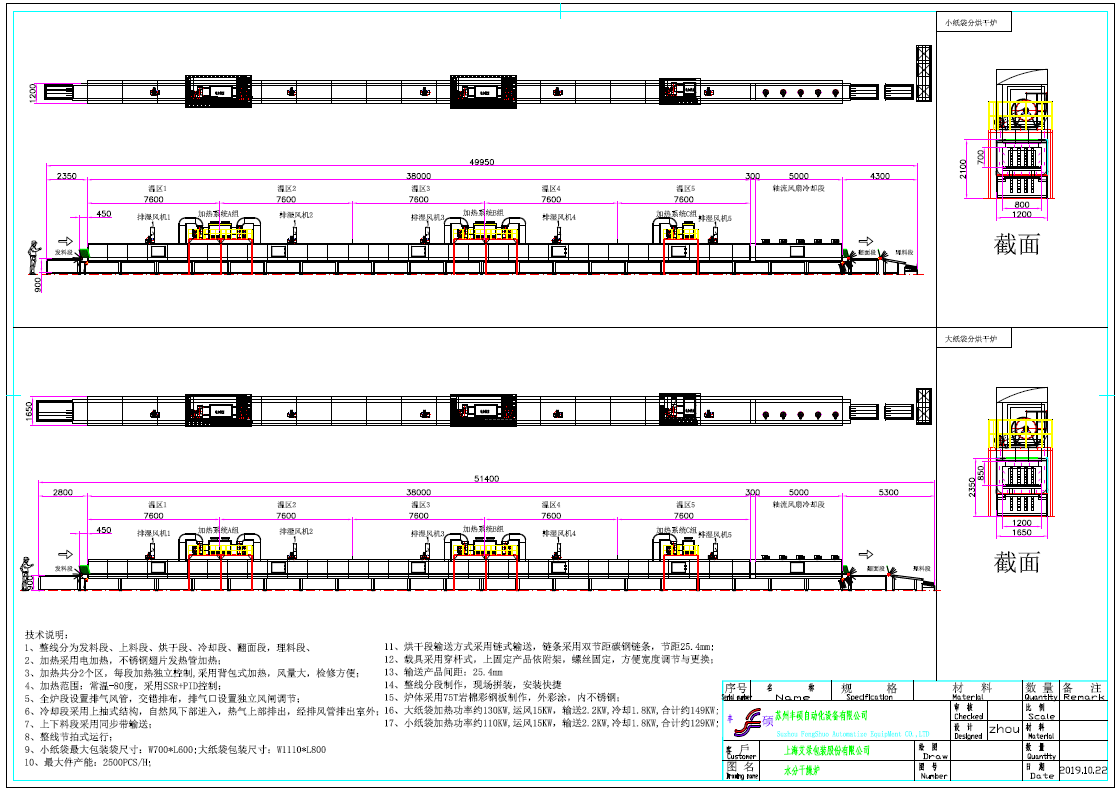

布局规划图

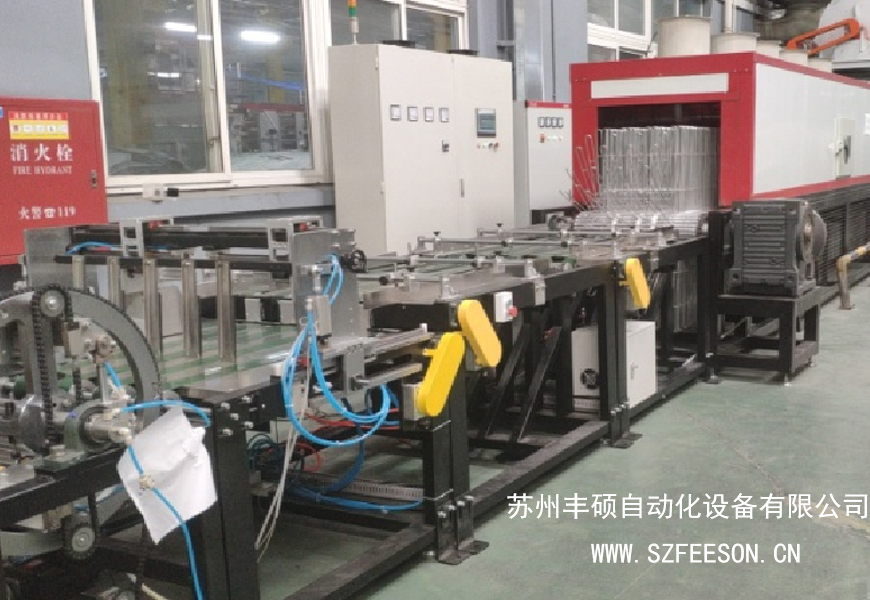

3D效果图
产品介绍
二、工艺流程:
人工将产品放置在上料输送线上--产品在一定时间内烘温移动——冷却——翻面——计数理料下料
三、设备工艺要求及特性(用途):
1、设备功能要求:满足纸袋干燥要求
2、设备结构组成:隧道式烘箱、输送机构、加热系统机构、电气控制系统
3、设备预计外形大小:
大纸袋热风炉:L 51400mmxW1650mmxH 3500mm(含热交换系统)
小纸袋热风炉:L 50000mmxW 1300mmxH3500mm(含热交换系统)
4、设备重量:约为5000kg(±10%)
5、设备总功率:大:149KW 小:129KW
6、设备加温功率:大:130KW 小:110KW
7、电压、气压:三相380V/50Hz、0.6MP
8、升温速率:5°C/min. 10分钟达到60°C
9、控温精度:≦1°C
10、温度均匀度:≦5°C
11、温度可调范围:室温---80°C,区间任意设定;
12、炉体外壳温度:不高于环境温度15°C
13、热风循环运风方式:采用五个3KW保温心风机分五段温区集中加热,风量变频可调,每段加热功率60--70KW,三面运风,两侧底部出风,顶部回风,进入炉内进气口每段温区14个,回风口7个;
14、环境条件:-5---40°C,相对湿度≦85°
15、输送支撑页架:每排4组页架、可避开上下料输送同步带线;
16、排湿:采用五个120W离心风机,分五个温区五套排湿,因各温区的排湿湿度不一样,所以五个独立排湿可分别控制,湿度传感器检测到哪段湿度到达到设定值就排哪段,不需统一排,节省能源;
