布局图
本控制器系Linux操作平台开发,仪表内部植入详细的帮助文件,用户在实际操作中如有不明事项请参阅帮助文件。
1.安装外形尺寸 127*87

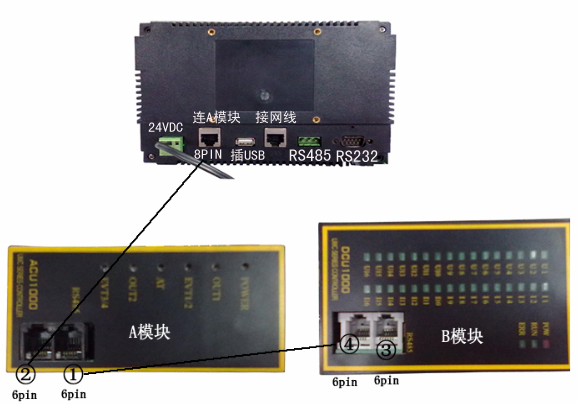

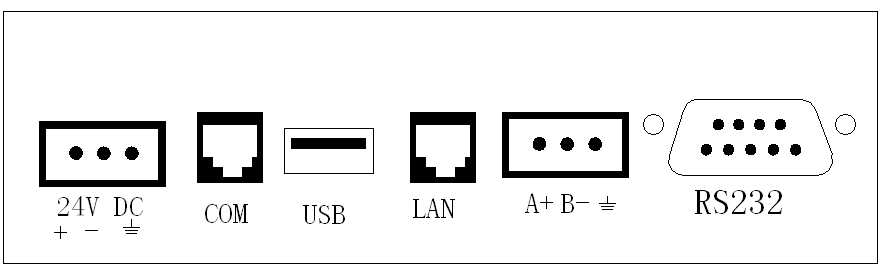

2.接线图

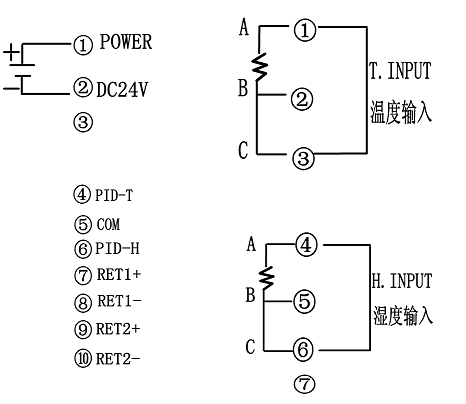

A模块接线图
B模块接线图
3.操作流程

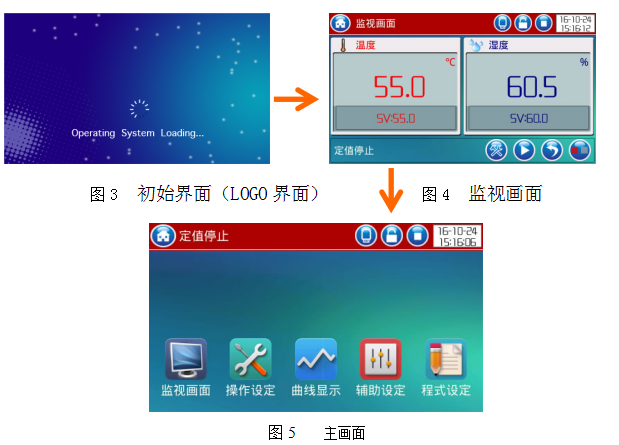

3.1基本操作流程
监视画面显示温度、湿度的当前值和设定值;
主画面是进入其他操作的界面。

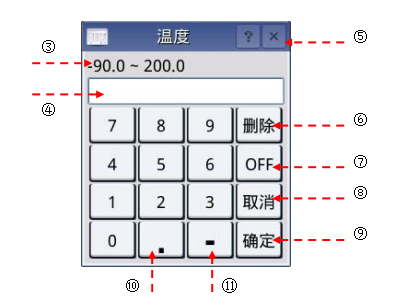

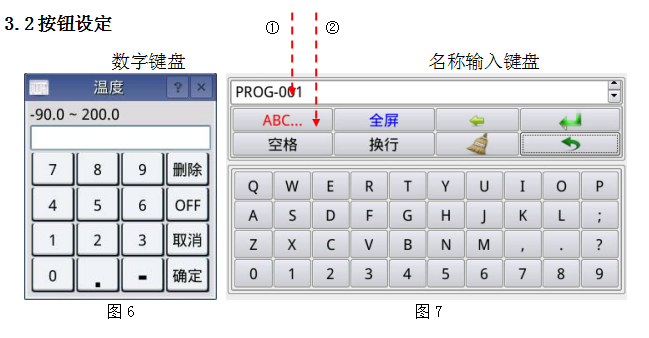

3.3设定值输入方法
编号 |
说 明 |
① |
标示设定项的“名称”; |
② |
输入法设置; |
③ |
标示设定项的“范围”; |
④ |
为“设定值显示窗口”,当用户输入的值超过设定范围时,会标示错误信息(“数值错误!”); |
⑤ |
关闭键盘输入; |
⑥ |
修改输入值时使用,输入值会逐字清除; |
⑦ |
定值时关闭温度/湿度的设定值; |
⑧ |
取消该操作界面; |
⑨ |
保存输入值返回主界面; |
⑩ |
输入小数点时使用; |
⑪ |
输入符号(“-”时使用)。 |

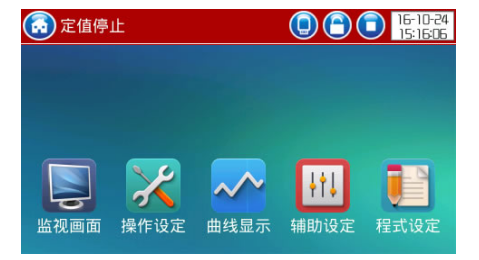

4.主画面
编号 |
说 明 |
备注 |
① |
监视画面 |
切换到监视画面 |
② |
操作设定 |
切换到操作设定画面 |
③ |

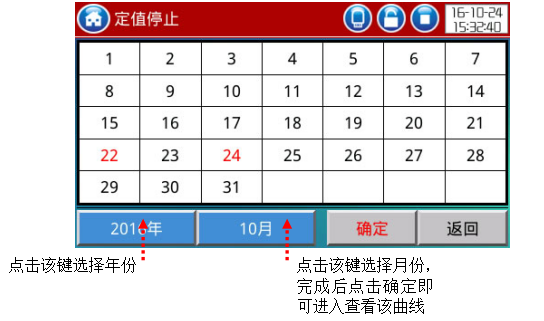

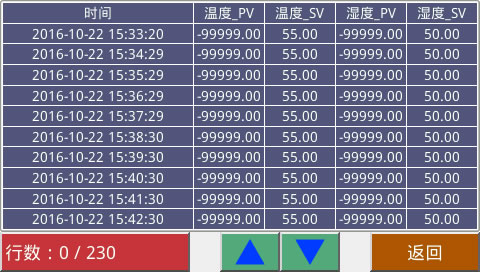

曲线显示 |
切换到预约设定画面 |
④ |

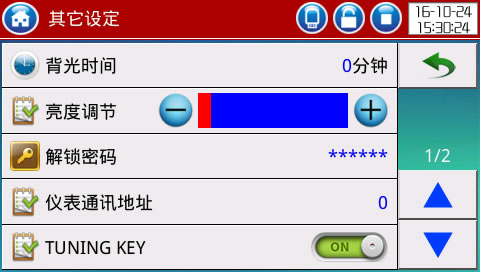

辅助设定 |
切换到曲线显示画面 |
⑤ |

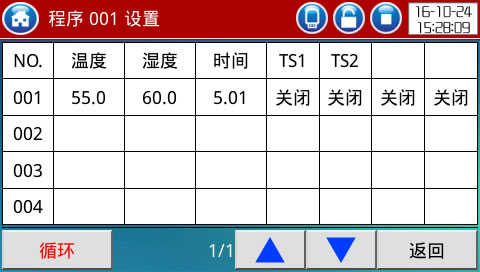

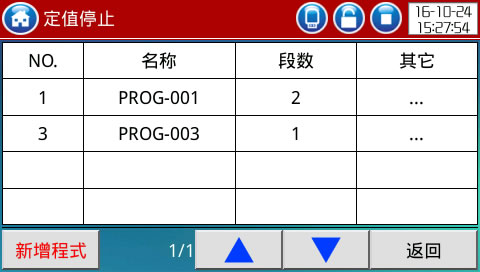

程式设定 |
切换到程式设定画面 |
4.1监视画面

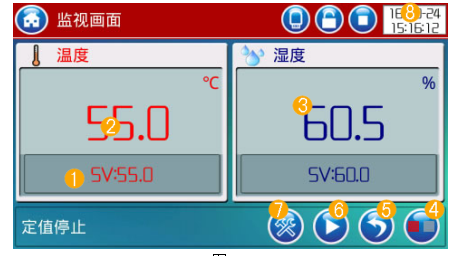

4.1.1定值停止画面
编号 |
说 明 |
备 注 |
① |
温度设定值 |
显示当前温度的设定值 |
② |
温度显示值 |
显示当前温度的实际测量值 |
③ |
湿度显示值 |
显示当前湿度的实际测量值 |
④ |
切换键 |
切换到下一界面 |
⑤ |
返回键 |
点击返回到主界面 |
⑥ |
启动按钮 |
运行/停止 |
⑦ |
操作设定键 |
点击进入操作设定界面 |
⑧ |
时间键 |
显示系统的当前时间 |

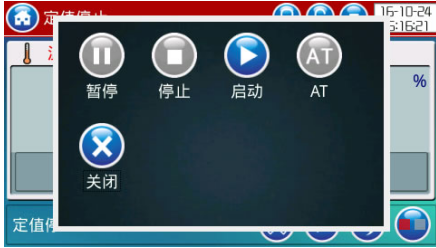

定值停止-运行执行确认画面:

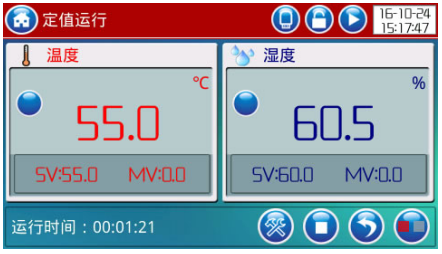

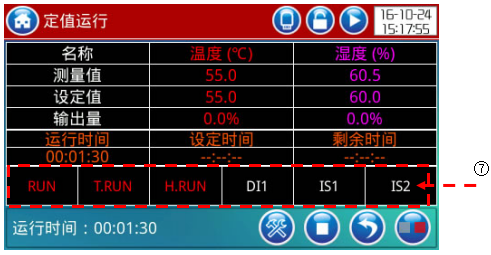

4.1.2定值运行画面
①测量值:显示当前探头所感应到的实际值;
②设定值:显示当前的设定值,定值时点击设定区域可直接设置;
③输出量:显示当前温度、湿度的控制输出值;
④运行时间:显示定值/程式运行的时间;
⑤设定时间:显示已设定的运行时间;
⑥剩余时间:显示当前运行中的段的剩余时间;
⑦号区域为状态表示灯:ON状态下显示红色,OFF状态下显示白色。

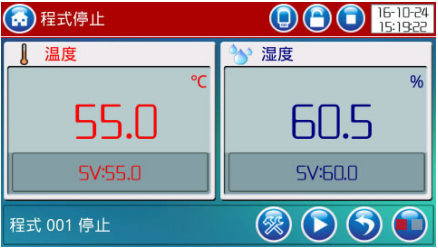

4.1.3程序停止界面

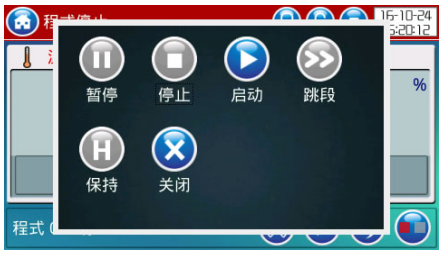

程序停止-运行执行确认画面:

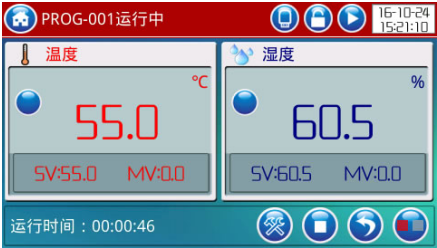

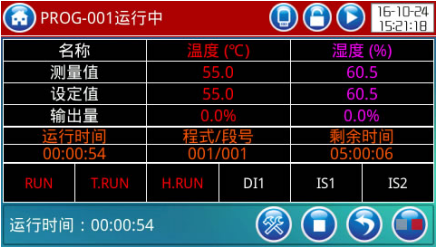

4.1.4程序运行画面
编号 |
说 明 |
备注 |
① |
运行时间 |
显示程式运行时间 |
② |
程式/段号 |
显示运行的程式号/段号 |
③ |
剩余时间 |
显示当前运行中的段的剩余时间 |
④ |
循环次数 |
显示程式循环状态,000已重复次数)/001(总重复次数) |
⑤ |
段数循环 |
显示部分循环状态,000(已重复次数)/000(总重复次数) |
⑥ |
暂停 |
暂停时,控制器依然显示运行状态,但运行时间和当前的设定值一起停留在暂停前的状态,所有的继电器停止动作;解除暂停后将恢复之前的运行状态 |
⑦ |
跳段 |
结束当前运行中的段,移动到下一段 |
⑧ |
保持 |
保持或取消当前温湿度设定值 |

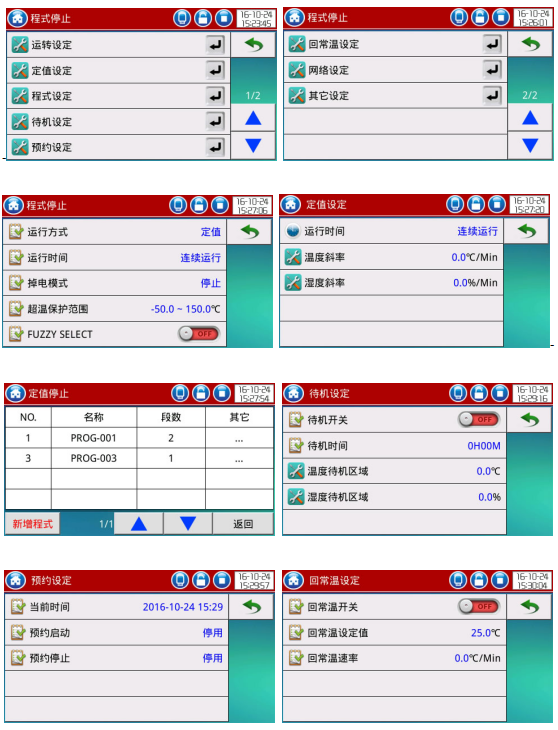

4.2操作设定
①运行模式:设置系统的运行模式(定值/程式);
②运行时间:连续运行/设定时间,当定值运行时间超过设定的时间时,将自动停止运行;
③掉电方式:在运行中停电,复电后的运行方式;
▶停止:停电后复归程式/定值停止运行;
▶冷启:停电后复归自动从程式起始点(第一段)运行/定值运行;
▶热启:停电后复归从停电时的段数继续运行/定值运行;
④超温保护范围:设置超温保护范围,当温度超出设定的超温保护范围时将发生报警信号;
⑤FUZZY SELECT:模糊选择,启动PID自动算法,选中状态时底色为淡蓝色;
⑥运行时间:设置定值时运行的时间,连续运行/设定时间;
⑦温度、湿度斜率:设置定值运行时温度、湿度上升或下降的斜率;
⑧待机开关:开启/关闭待机的开关;
⑨待机时间:设置待机的时间,当待机时间超过设定的时间,解除待机;
⑩温度、湿度待机区域:设置温度、湿度的待机区域(℃);
⑪当前时间:显示系统当前的时间,点击将弹出对话框可进行设置;
⑫预约启动:设置仪表到时间自动启动运行,预约时间必须要大于当前时间,打开预约开关时才会被启用;
⑬预约停止:设置仪表到时间自动停止运行,预约时间必须要大于当前时间,打开预约开关时才会被启用;
⑭回常温开关:设置回常温的开关;
⑮回常温设定值:设置回常温的温度;
⑯回常温速率:设置回常温的速率。
